PRODUCT 产品精致 服务细致
ZW系列自吸泵

电话咨询:

微信咨询:

产品概述:

ZW型自吸式排污泵,是工程技术人员吸收国外技术并结合用户的使用习惯而研发的产品,是自吸泵和排污泵的结合产品,可形成-0.04MPa至-0.05MPa的真空度,即4-5米的清水自吸高度,泵前管路不需要加装底阀,可直接抽吸介质。泵只需初次使用前灌泵,以后使用无需再灌泵(用户需确保泵进口管路不露出液面,若发生进口管路露出液面的情况,需重新灌泵)。

ZW型泵叶轮可生产半开式叶轮或流道式叶轮,我公司默认采用半开式叶轮(除50ZW15-30和80ZW40-16两个规格为流道式叶轮,无半开式叶轮选项外)。半开式叶轮相比较于流道式叶轮,因其没有一侧的盖板,不形成密闭空间,所以通过性更好。

ZW型泵有一种ZWL型的派生款。ZWL型直连自吸排污泵是在ZW型泵的基础上,取消了联轴器和轴承箱的结构,直接选用加长轴电机,泵的尺寸更短,比较适合安装空间有限的用户。

ZW型泵入口处装有一拍门(也称止回阀瓣),该拍门材质为有机合成橡胶,无其他材质可选,故ZW型或ZWL型泵不能用于抽送含有有机溶剂的介质。若用户介质为含有有机溶剂的污水污物,需要用自吸的方式抽送,请咨询我司技术人员,我司人员会提供解决方案。

ZW或ZWL型自吸排污泵可生产铸铁或不锈钢材质。

适用范围:

适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
1.环境温度≦40℃,介质温度≦60℃
2.介质密度不超过1240kg/m3
3.自吸高度在泵允许范围内,吸入管总长度≦10米。

型号意义

例如

50ZW15-30PB

50

表示吸入口直径(mm)

ZW

表示自吸排污泵

15

表示流量(m3/h)

30

表示扬程(m)

P

表示不锈钢材质

B

表示防爆电机

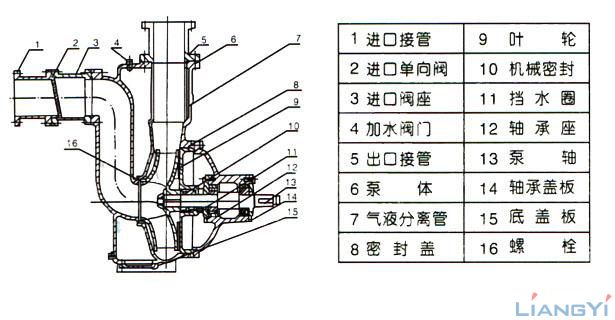

结构图



型号 流量
(m3/h)
扬程
(m)
功率
(kW)
转速
(r/min)
25ZW8-15 8 15 1.5 2900
32ZW10-20 10 20 2.2 2900
32ZW9-30 9 30 3 2900
40ZW20-12 20 12 2.2 2900
40ZW20-15 20 15 2.2 2900
40ZW15-30 15 30 3 2900
50ZW10-12 10 12 2.2 2900
50ZW10-20 10 20 2.2 2900
50ZW20-12 20 12 2.2 2900
50ZW20-15 20 15 2.2 2900
50ZW18-22 18 22 3 2900
50ZW15-30 15 30 3 2900
65ZW30-18 30 18 4 2900
65ZW20-30 20 30 5.5 2900
65ZW25-30 25 30 5.5 2900
65ZW25-40 25 40 7.5 2900
65ZW40-25 40 25 7.5 2900
65ZW65-25 65 25 7.5 2900
80ZW40-16 40 16 4 1450
80ZW65-25 65 25 7.5 2900
80ZW80-35 80 35 15 2900
80ZW50-60 50 60 22 2900
80ZW80-45 80 45 22 2900
100ZW80-20 80 20 7.5 1450
100ZW100-15 100 15 7.5 1450
100ZW100-20 100 20 11 1450
100ZW100-30 100 30 22 2900
100ZW80-45 80 45 30 2900
100ZW80-60 80 60 37 2900
100ZW80-80 80 80 45 2900
125ZW120-20 120 20 15 1450
150ZW120-20 120 20 15 1450
150ZW180-14 180 14 15 1450
150ZW200-15 200 15 15 1450
150ZW200-20 200 20 22 1450
150ZW200-28 200 28 30 1450
150ZW180-30 180 30 37 1450
150ZW400-25 400 25 55 2900
150ZW180-40 180 40 55 1450
200ZW280-12 280 12 22 1450
200ZW280-14 280 14 22 1450
200ZW300-18 300 18 37 1450
200ZW280-20 280 20 37 1450
200ZW300-25 300 25 45 1450
200ZW280-28 280 28 55 1450
250ZW400-22 400 22 55 1450
250ZW420-20 420 20 55 1450
300ZW800-14 800 14 55 1450
