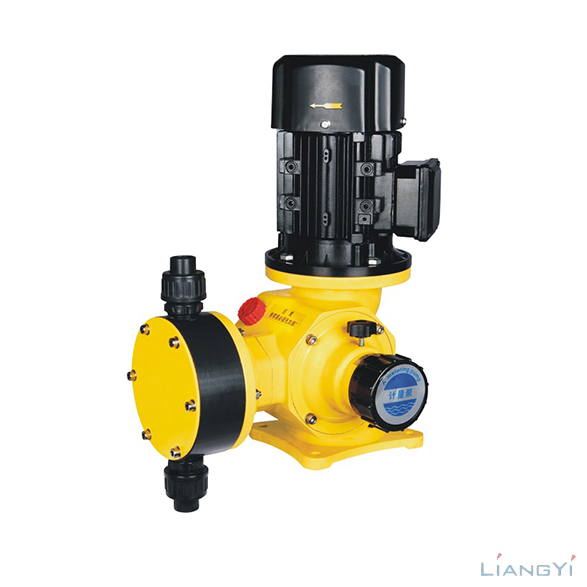

DJ-Z系列机械隔膜计量泵

电话咨询:

微信咨询:

产品概述:

机械隔膜计量泵是由电机通过涡轮蜗杆驱动柔性隔膜来回往复运动,从而改变泵腔容积,以达到连续排吸液体目的的泵型,在原理上属于容积变化泵。其流量可按各种工艺流程的需要,在0-100%范围内无级调节,定量输送不含固体颗粒的腐蚀性和非腐蚀性液体。

机械隔膜计量泵使用隔膜把液体与驱动润滑机构之间隔离开来,并且隔膜为静密封,无动密封。

机械隔膜泵计量泵相比较于柱塞计量泵和液压隔膜计量泵来说,其容积效率较低,出口压力小(一般在1.0MPa以内),流量适用范围小,计量精度比柱塞计量泵和液压隔膜计量泵低,当压力从小到大时,流量变化可达-10%。



DJ-Z型机械隔膜计量泵特点

1.操作安全,机械驱动隔膜;

2.密封性较好,装配维修简单安全;

3.可输送粘度较高介质,腐蚀性液体和危险性的化学品;

4.流通调节可通过调节冲程长度和电机频率(需配套变频电机);

5.隔膜为多层复合结构压制而成,第一层为PTFE耐酸碱薄膜,第二层为EPDM弹性橡胶,第三层为3.0mm SUS304支撑铁芯,第四层采用强化尼龙纤维布,第五层采用EPDM橡胶包覆,有效提升了隔膜使用寿命;

6.膜片后面增加不锈钢增强板设计,可提高膜片使用寿命。

工作条件及可选配置

介质温度:

-30℃—80℃

介质粘度:

0.3—1000mm2/s

可选泵头材质:

PVC、PTFE、304、316

可选电机:

380、420V、220V、110V;防爆电机、变频电机

型号 流量

L/H
压力

MPa
行程

mm
冲次

min-1
功率

kw
进出口径

mm
重量

KG
DJ-Z 25/1.0 25 1.0 3 48 0.37 6 22
DJ-Z 50/1.0 50 1.0 4 48 10
DJ-Z 80/0.7 80 0.7 6 96 15
DJ-Z 120/0.7 120 0.7 4 96
DJ-Z 170/0.7 170 0.7 6 96
DJ-Z 240/0.7 240 0.7 8 96
DJ-Z 320/0.5 320 0.5 6 144 0.55 28
DJ-Z 420/0.5 420 0.5 8 144 25
DJ-Z 500/0.5 500 0.5 10 144
